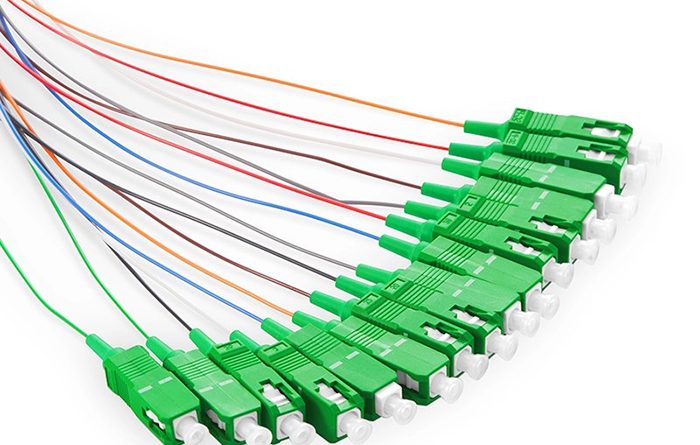

SC/APC 与 SC/UPC PLC 分路器

回波损耗会影响您的光纤网络性能

介绍: 背反射的隐藏威胁

这 可编程逻辑控制器 分离器 是光纤到户的关键组件 (光纤到户) 和无源光网络 (无源光网络). 第一的, 它将光信号分发给多个用户. 然而, PLC 分路器上的连接器质量极其重要. 具体来说, 我们专注于 回波损耗 (RL) 表现.

回波损耗测量有多少光反射回光源. 如果反射光太多, 严重影响系统稳定性. 所以, 选择正确的连接器—SC/APC 或者 SC/UPC——对于成功的网络设计至关重要.

1. 核心差异: 端面抛光决定性能

主要区别在于SC/APC和SC/UPC分路器对光纤端面的抛光方式. 实际上, 这个简单的修改直接设置回波损耗值.

SC/UPC (超物理接触)

抛光: 工程师将端面抛光成轻微的圆顶或球体.
反射: 光线直接照射到端面. 即便如此, 连接点处的微小气隙或缺陷会导致一些光直接反射回光源.
结果: 它通常可以达到 $\text{RL} > 50 \text{ dB}$ .

SC/APC (成角度的身体接触)

抛光: 相比之下, SC/APC端面经过精密抛光 8-度角.
反射: 斜角设计是关键. 最终, 它将任何反射光引导到光纤包层中. 这意味着光不会返回内核或发射激光.
结果: 它通常可以达到 $\text{RL} > 65 \text{ dB}$ 或更高. 清楚地, 这种极低的反射是 APC 连接器的最大优点.

2. 回波损耗如何损害您的网络

高速 无源光网络 必须严格控制回波损耗. 最后, 过多的反射光会导致严重的问题:

1. 它会破坏 OLT 激光器的稳定性: PON系统使用敏感 DFB激光器 在OLT中 (光线路终端). 因此, 显着的背向反射将光反馈回激光器. 这会导致噪声和功率波动. 最糟糕的是, 系统可靠性和激光器寿命受到影响.
2. 它增加了误码率 (误码率): 反射光干扰正常的数字信号. 换句话说, 这会提高系统的错误率. 最终的结果就是用户体验不佳, 例如视频滞后或数据传输缓慢.
3. 它会降低模拟信号的质量: 此外, 如果您的网络传输模拟信号 (像 HFC/CATV), 反射光会产生串扰和噪声. 所以, 这严重损害了图像质量.

3. 选型指南: 何时选择 SC/APC PLC 分路器

连接器	颜色	关键应用	性能要求
SC/APC	绿 🟢	FTTx/PON 接入网络, 模拟传输, 高功率激光系统.	必须保证超低反射 ( $\text{RL} > 65 \text{ dB}$ ).
SC/UPC	蓝 🔵	数据中心, 传统数字链接.	较低的插入损耗就足够了.

综上所述, 选择 SC/APC PLC 分路器 确保 FTTx/PON 部署的稳定性和可靠性. 其优越性 $\text{RL} > 65 \text{ dB}$ 性能是OLT稳定运行和高质量用户体验的关键.

❓ 常见问题 (常见问题解答)

Q1: 为什么 SC/APC 连接器是绿色的, 我可以将绿色 SC/APC PLC 分路器连接到蓝色 SC/UPC 电缆吗?

A1: SC/APC 连接器为绿色，表示其 8-角度抛光. 不, 切勿直接连接 SC/APC (有角度的) 至 SC/UPC (直的) 连接器. 连接它们会产生很大的气隙, 导致极高的损耗并可能对光纤端面造成永久性损坏. 您必须使用专门的 混合跳线 (例如, APC 至 UPC) 如果您需要连接不同的设备.

Q2: SC/APC PLC 分路器和 SC/UPC PLC 分路器在性能上的主要区别是什么?

A2: 主要区别是 回波损耗 (RL). SC/APC 分路器通常可实现 $\text{RL} > 60 \text{ dB}$ 由于端面有角度, 最大限度地减少反射光. SC/UPC 分路器通常可实现约 $\text{RL} > 50 \text{ dB}$ . 在敏感的 PON 网络中, SC/APC 卓越的回波损耗对于激光稳定性至关重要.
