Оптические соединители APC и UPC: Почему важен угол 8°
Если вы работаете с оптоволоконными сетями, вы видели два наиболее распространенных типа разъемов: Синий (СКП) и Зеленый (БТР). В мире высокоскоростных телекоммуникаций, Спор между оптоволоконными разъемами APC и UPC касается не только цвета.. Это 8-градусный угол на конце зеленого разъема. В этой статье, мы объясним, почему этот небольшой угол так важен для стабильности вашей сети и как выбрать правильный угол для вашего проекта.

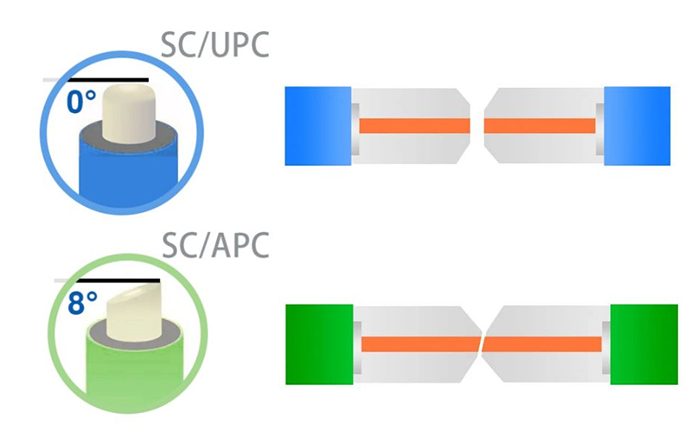

В чем разница: Оптические соединители APC и UPC
Термины UPC и APC обозначают, как торцевая поверхность волокна (кончик) полируется.
СКП (Ультрафизический контакт): Наконечник отполирован и имеет слегка куполообразную форму., но это фактически 0° плоское соединение. Обычно это синий.
БТР (Угловой физический контакт): Наконечник отполирован постоянный угол 8 градусов. Это всегда зеленый.
Почему важен угол 8°: Наука обратных потерь
Основная причина, по которой инженеры используют угол 8°, — это управление Возвратная потеря.
Когда свет проходит через оптоволоконное соединение, часть его отражается обратно к источнику (лазер). Это называется “обратное отражение.”
1. Проблема с УПК (0°)
В соединении UPC, отраженный свет проходит прямо по сердцевине волокна. Это может вызвать шум и помехи.. В системах дальней или высокоскоростной связи, слишком сильное отражение может даже повредить или отключить лазеры.
2. Решение с APC (8°)
С разъемом APC, торцевая поверхность наклонена. Когда свет отражается, он не возвращается в ядро. Вместо, он попадает под угол и вталкивается в облицовка (внешний слой волокна) куда он благополучно исчезает.
Почему именно 8 градусы?
Почему нет 5 градусов или 12 градусы?
Если угол слишком мал: Он не будет отражать достаточно света на облицовку..
Если угол слишком велик: Становится очень сложно выровнять два волокна., и “Вносимая потеря” (потеря сигнала) становится слишком высоким.
8 градусы это “сладкое место.” Он обеспечивает наилучший баланс между высокой производительностью и простотой производства..
Когда следует использовать оптоволоконные соединители APC и UPC? ?
Как покупатель B2B, выбор правильного разъема зависит от вашего приложения:
Используйте АПК (Зеленый) для: Системы дальней связи, ФТТХ (Оптоволокно в дом), PON (Пассивные оптические сети), и кабельное телевидение. Эти системы очень чувствительны к обратному отражению..
Используйте СКП (Синий) для: Цифровые системы, где стоимость является решающим фактором, а расстояния короче, например, локальные центры обработки данных или корпоративные локальные сети.
Наши профессиональные оптоволоконные решения
В нашей компании, мы предоставляем высококачественную волокнистую продукцию, рассчитанную на долговечность и точность.. Нужен ли вам Разъемы SC APC или SC UPC или специализированный Варианты LC APC и LC UPC, у нас есть готовые запасы для ваших глобальных проектов.
Мы предлагаем эти разъемы, интегрированные в корпуса различных стилей, соответствующие вашей инфраструктуре.:
Стандартные корпуса: Бесблоковый, Мини-модуль, или Стили коробки ABS. Чтобы помочь вам выбрать правильный стиль, мы подвели итоги основные различия.
Решения высокой плотности: Мы также осуществляем Тип кассеты и Варианты монтажа в стойку для организованного управления дата-центром. Однако, чтобы убедиться, что вы выбрали правильную конфигурацию, консультации с нашими 2026 Руководство по покупке имеет важное значение.
Заключительные мысли для инженеров
Хотя угол 8° решает проблему отражения, помни это чистота по-прежнему превыше всего. Даже разъем APC выйдет из строя, если наконечник загрязнен.. Всегда используйте профессиональный фиброскоп и чистящие ручки прежде чем установить соединение.
